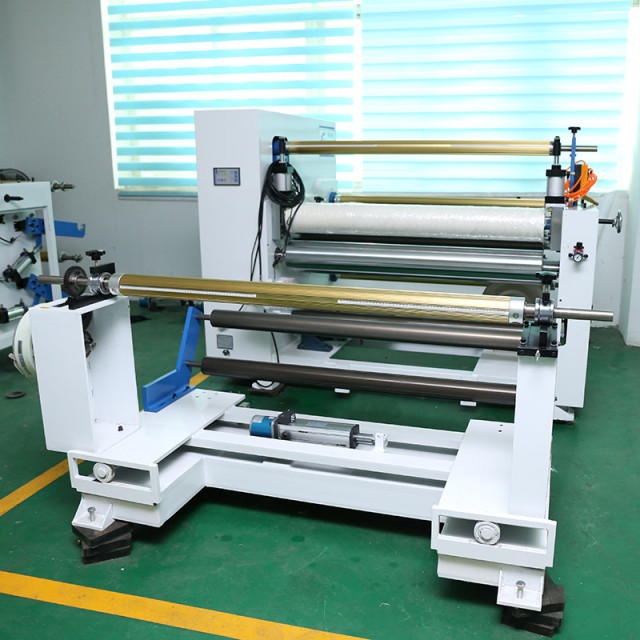

آلة حز لفة جامبو نوع أفقي

المعلمات التقنية الرئيسية

استخدام الجهاز:
قم بقطع ركيزة القماش غير المنسوج للأسطوانة بعرض أقل من 1600 مم إلى عدة لفات ، ويمكن تقطيع أضيقها إلى شرائط حواف 20 مم.
ميزات الجهاز:
هذه الآلة عبارة عن معدات مطورة خصيصا للحز ، مع عملية بسيطة ، وحز دقيق ، وتشغيل مستقر ، والتحكم في التوتر للفك ، واللف العلوي ، واللف السفلي ؛ يمكن تعديل سرعة التشغيل بحرية ؛ قياس العداد التلقائي لطول القطع ؛ يمكن اختيار أجهزة تصحيح الانحراف التلقائي للفك لتصحيح الملفات غير المنتظمة وتقليل نفايات المواد ؛ مجهزة بمروحة وأنبوب نفخ حافة النفايات ، يمكنها تفجير حواف النفايات تلقائيا.
تكوين الجهاز:
نظام التحكم
تركيب مركزي لأزرار التحكم ، عملية مرنة ومريحة.
قسم الفك
1. آلية تصحيح وفك الانحراف التلقائي ، مجهزة بنظام شد ثابت.
2. رف الفك الميكانيكي يفك الملف ، الفرامل الكهرومغناطيسية تتحكم في التوتر ، ويمكن تجهيزها بتصحيح الانحراف.
فك التحكم في التوتر
يتم التحكم في شد الفك بواسطة فرامل مسحوق مغناطيسية ويمكن ضبطه يدويا.
قسم مخطط
السكين الدائري يقطع بنشاط.
مجهزة بمقياس الأسطوانة لسهولة حساب طول اللف.
قسم نشمر
تم تصميم لف العمود التفاضلي مزدوج الانزلاق بناء على خصائص مواد النسيج غير المنسوجة. نظرا لمرونة الأقمشة غير المنسوجة وحقيقة أنها ليست سميكة وموحدة مثل الأغشية الرقيقة ، يتم استخدام أعمدة قابلة للنفخ العادية لللف. عند قطع الشرائط العريضة ، لا يكون التأثير كبيرا ، ولكن عند قطع الشرائط الضيقة ، تكون بعض اللفات فضفاضة وبعض اللفات ضيقة ، مما يؤدي إلى لف غير متساو. باستخدام عمود الانزلاق لللف ، يمكن أن يكون للأنبوب الورقي انزلاق معين على العمود ، مما يضمن أن ضيق كل لفة هو نفسه. يمكنه أيضا تحقيق توحيد متعرج جيد عند قطع الشرائط الضيقة.
لف التحكم في التوتر
يتم التحكم في توتر اللف بواسطة قابض مسحوق مغناطيسي ، والذي يحسب التوتر بناء على القطر الخارجي الفعلي ، مما يجعل التحكم في التوتر أكثر دقة واستقرارا ، والعملية أكثر ملاءمة. تحكم في توتر اللف العلوي والسفلي بشكل منفصل.
معالجة حافة النفايات
مجهزة بمروحة وأنبوب نفخ حافة النفايات ، يمكنها تفجير حواف نفايات المواد تلقائيا.
المعلمات الفنية للمنتج:
موديل SCWS-1300 SCWS-1600
عرض الفك 1300 مم 1600 مم
قطر الفك Φ 1400 مم Φ 1400 مم
الحد الأدنى لعرض القطع 30 مم 30 مم
قطر اللف Φ 600 مم Φ 600 مم
سرعة القطع 30-400 م / دقيقة 30-400 م / دقيقة
الطاقة الكلية 10.5kw 12.5kw
امدادات الطاقة المعمول بها 380V / 50HZ 380V / 50HZ
وزن الآلة 3500 كجم 4000 كجم
الأبعاد الخارجية للمضيف 3500 × ثلاثة آلاف × 1720 ملم 3500 × ثلاثة آلاف وستمائة × 1720 ملم
